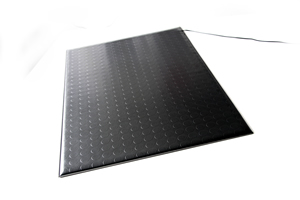

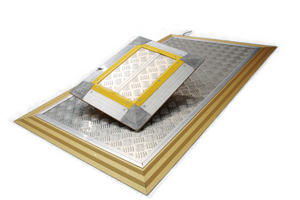

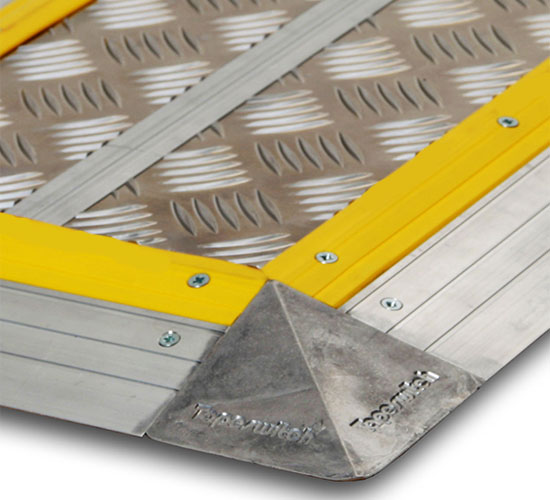

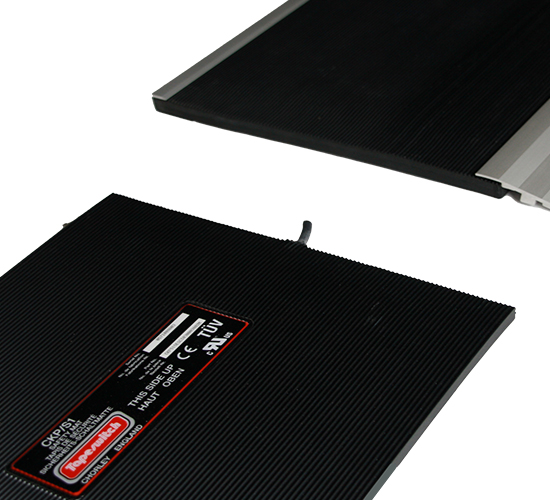

Tapeswitch taktile Sicherheitsschaltmatten sind zur Absicherung von betretbaren Gefahrenstellen konzipiert, um Personen an oder in der Nähe von gefährlichen Maschinen / Anlagen zu schützen. Sicherheitsschaltmatten werden immer dann eingesetzt, wenn mechanische Schutzeinrichtungen oder Lichtschutzsysteme nicht praktikabel eingesetzt werden können, nicht ausreichen oder auch zur Ergänzung dieser Schutzeinrichtungen. Betritt eine Person die Schaltmatte, dann öffnet das mit der Matte elektrisch verbundene Auswertegerät die zwangsgeführten Kontakte, die in den Sicherheitskreis der Maschine eingebunden werden müssen. Die je nach Anwendungsfall geforderten Abmessungen der Schaltmattenbereiche sowie deren Position sind in den Bestimmungen der EN999 festgelegt.

Ein Großteil der Tapeswitch Sicherheitsschaltmatten und Schaltmatten basiert auf unserer Bandschaltertechnologie. Je nach Schaltmattentyp sind ein oder mehrere Bandschalter zwischen Ober- und Unterlage der Kontaktmatte integriert. Unsere Bandschalter basieren auf dem jahrzehntelang erprobten Schaltprinzip eines Schließkontaktes mit beliebiger Länge. Bei mechanischem Druck auf die Schaltmatte schließt der Kontakt im Bandschalter.

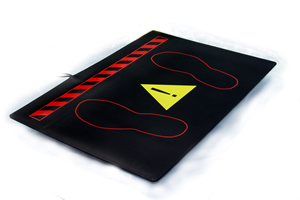

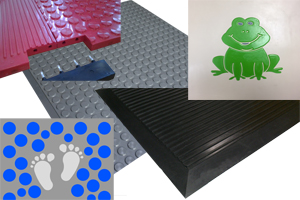

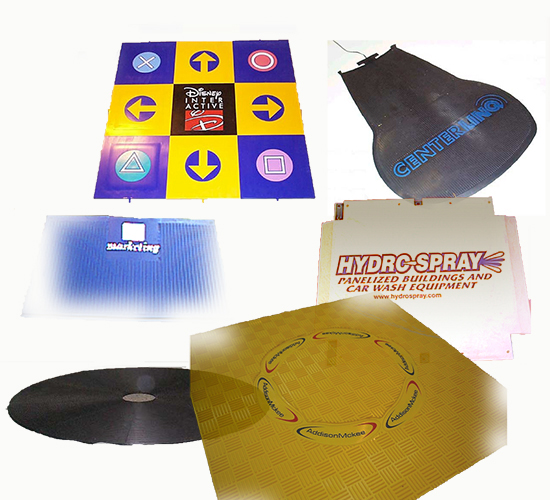

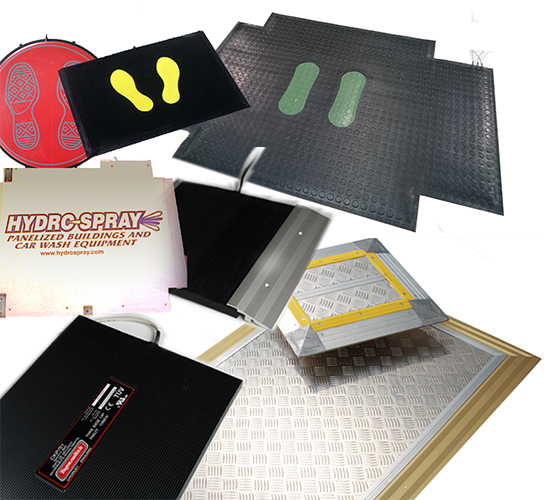

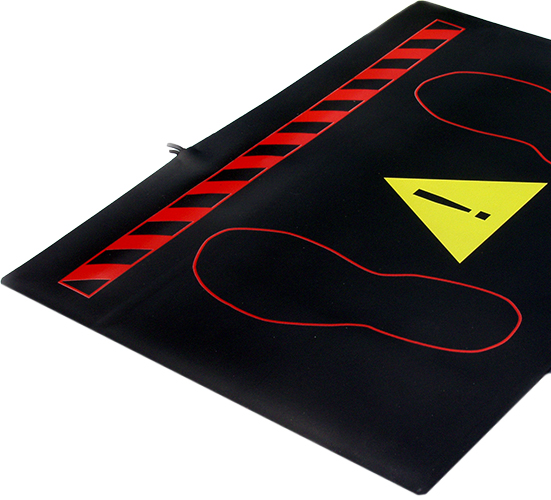

Die Eignung richtet sich stark nach folgenden Gesichtspunkten: Handelt es sich um eine Sicherheitsanwendung? Welche Belastungen und äußeren Einflüsse sind zu erwarten? Werden Sonderformen (wie Ausschnitte oder Aussparungen) benötigt? Sollen Schaltbereiche farblich markiert werden? Sind Aufdrucke gewünscht? Gerne helfen wir Ihnen bei der Auswahl der für Ihre Anwendung geeigneten Schaltmatte.

Bei Fail-Safe besitzen die Schaltmatten einen Kabelabgang mit vier Adern oder mit 2 x 2 Adern. Über eine Versorgungsspannung mit eingebauter Strombegrenzung werden an einem Ende des Sensors 24V eingespeist. Vom anderen Ende des Sensors werden die 24V zurück zum Auswertegerät auf die Spulen der Sicherheitsrelais geführt. Die zwangsgeführten Kontakte dieser Sicherheitsrelais sind geschlossen, wenn die 24V DC über den Sensor an den Spulen des Sicherheitsrelais anliegen. Wird der Sensor betätigt, so werden die Erregerspulen des Sicherheitsrelais kurzgeschlossen. Die Relaiskontakte fallen ab. Ebenso bei Stromausfall oder Leitungsschäden durch z.B. Kurzschluss oder Unterbrechung. Taktile Schalter, die für sicherheitsrelevante Anwendungen eingesetzt werden, müssen grundsätzlich über Fail-Safe Kabelanschlüsse verfügen. Alternativ kann auf eine Widerstandsauswertung zurückgegriffen werden.
