Schaltleisten - Kontaktleisten - Sicherheitsschaltleisten - Einklemmschutz

Tapeswitch Schaltleisten sind druckempfindliche Sensoren, entwickelt um Personen und Anlagen zu schützen.

Sicherheits-Schaltleisten

Allgemeine Informationen

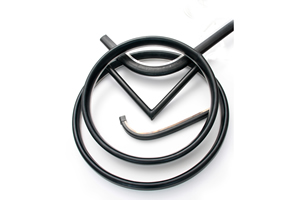

Tapeswitch Schaltleisten und Sicherheitsschaltleisten sind in einer Vielzahl von verschiedenen Profilen und unterschiedlichen Ansprechempfindlichkeiten erhältlich.

Schaltleistenkatalog (PDF) »

Video Schaltleistentest (WMV, 8MB) »

Kombination mehrere Signalgeber (PDF) »

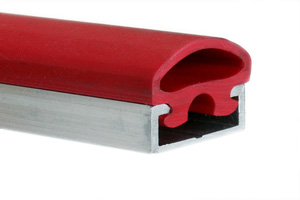

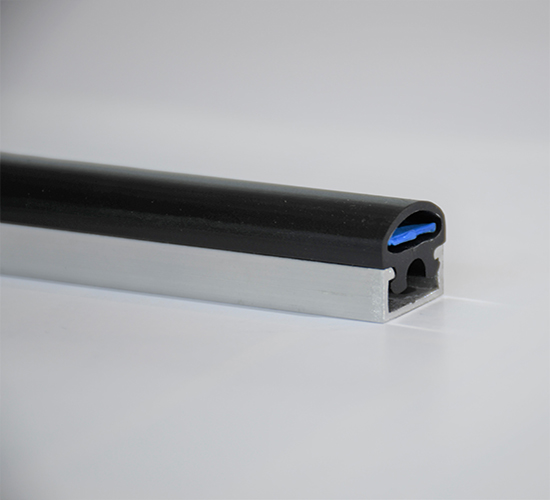

Schaltleiste TS6

Schaltleiste TS6

Flache Schaltleiste.
Gesamthöhe ca.: 16mm
Breite ca.: 19mm
Nachlaufweg: 1mm
Betätigungsweg: <3mm
Material: PVC Schwarz oder Rot
EPDM/PP Rot
EPDM Schwarz

Informationsblatt (PDF) »

Schaltleistenkatalog (PDF) »

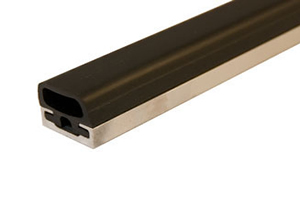

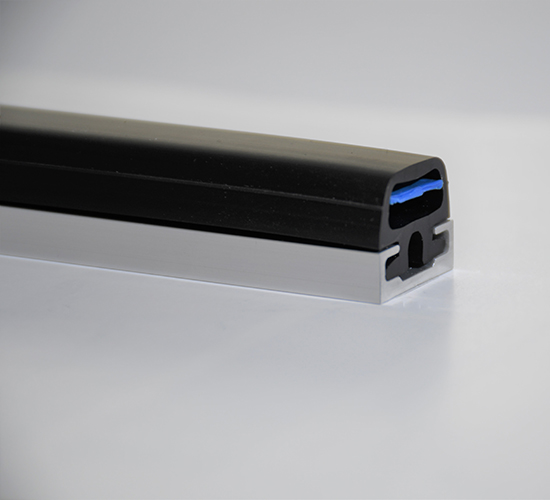

Schaltleiste TS8

Schaltleiste TS8

Flache Schaltleiste
Gesamthöhe ca.: 19mm
Breite ca.: 22,0mm
Nachlaufweg: 1mm
Betätigungsweg: <4mm
Material: PVC Schwarz

Informationsblatt (PDF) »

Schaltleistenkatalog (PDF) »

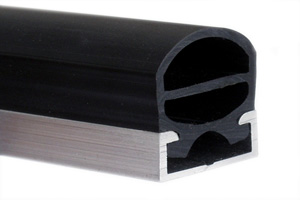

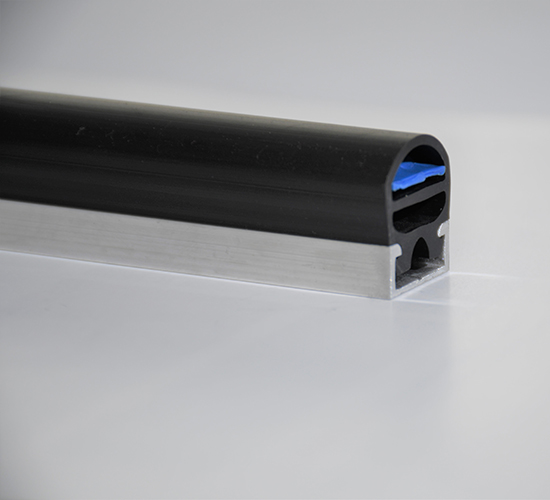

Schaltleiste TS16S

Schaltleiste TS16S

Flache Schaltleiste.
Gesamthöhe ca.: 22mm
Breite ca.: 18mm
Nachlaufweg: 1mm
Betätigungsweg: <5mm
Material: PVC Schwarz oder Rot

Informationsblatt (PDF) »

Schaltleistenkatalog (PDF) »

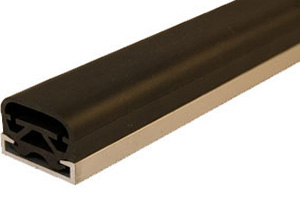

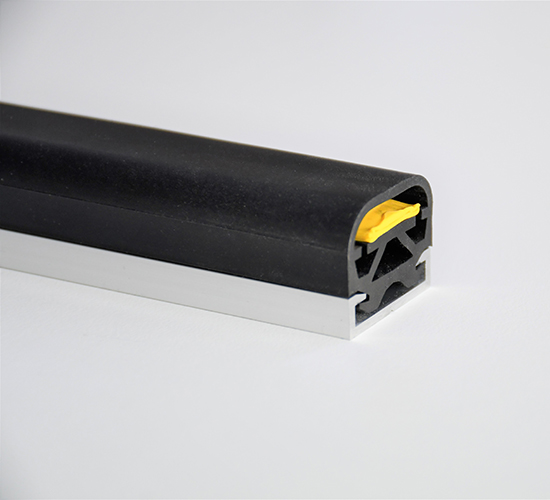

Schaltleiste TS18

Schaltleiste TS18

Flache Schaltleiste.
Gesamthöhe ca.: 25mm
Breite ca.: 30mm
Nachlaufweg: 5mm
Betätigungsweg: <4mm
Material: EPDM Schwarz

Informationsblatt (PDF) »

Schaltleistenkatalog (PDF) »

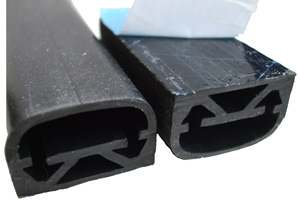

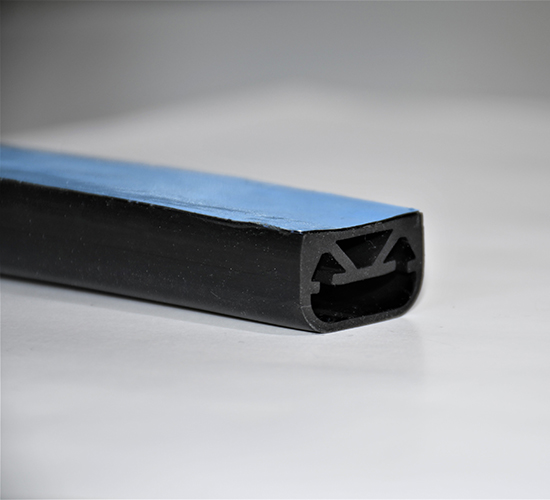

Schaltleiste TS19

Schaltleiste TS19

Zum Aufkleben.
Gesamthöhe ca.: 18mm
Breite ca.: 30mm
Nachlaufweg: 4mm
Betätigungsweg: <4mm
Material: EPDM Schwarz

Informationsblatt (PDF) »

Schaltleistenkatalog (PDF) »

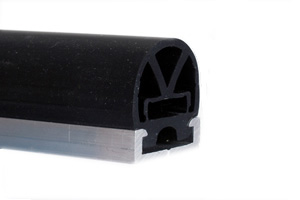

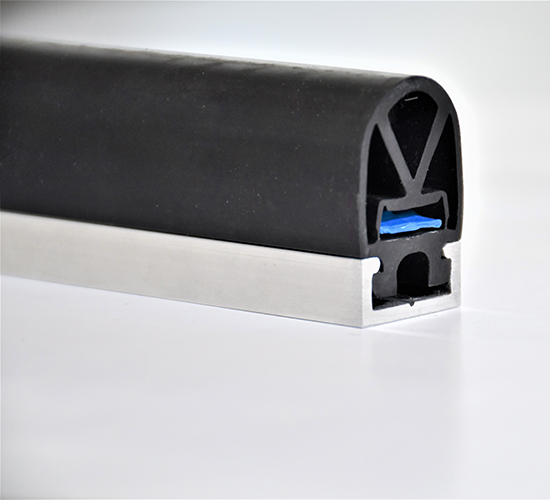

Schaltleiste TS26C

Schaltleiste TS26C

Vielseitige Schaltleiste.
Gesamthöhe ca.: 40mm
Breite ca.: 27mm
Nachlaufweg ca.: 10mm
Betätigungsweg ca.: <6mm
Material:
EPDM Schwarz, Rot oder Weiß
NBR Schwarz

Informationsblatt EPDM Schwarz (PDF) »

Informationsblatt EPDM Rot (PDF) »

Informationsblatt EPDM Weiß (PDF) »

Informationsblatt NBR Schwarz (PDF) »

Schaltleistenkatalog (PDF) »

Schaltleiste TS28

Schaltleiste TS28

Erhöhter Nachlaufweg.
Gesamthöhe ca.: 52mm
Breite ca.: 30mm
Nachlaufweg: 21mm
Betätigungsweg: <7mm
Material: EPDM oder NBR Schwarz

Informationsblatt EPDM Schwarz (PDF) »

Informationsblatt NBR Schwarz (PDF) »

Schaltleistenkatalog (PDF) »

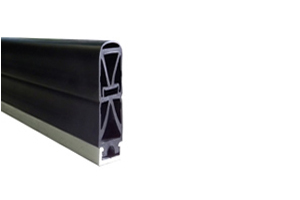

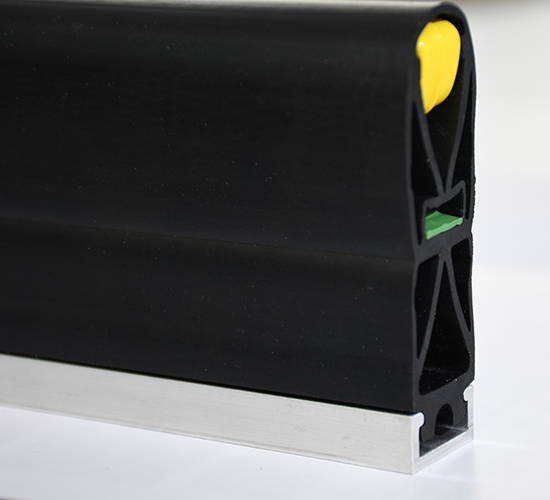

Schaltleiste TS29

Schaltleiste TS29

Großer Nachlaufweg.
Gesamthöhe ca.: 87mm
Breite ca.: 29mm
Nachlaufweg: 43mm
Betätigungsweg: <4mm
Material: EPDM Schwarz
Redundante Auswertung möglich

Informationsblatt (PDF) »

Betriebsanleitung TS29 (PDF) »

Redundante Auswertung (PDF) »

Schaltleistenkatalog (PDF) »

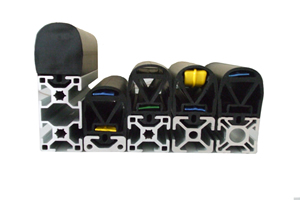

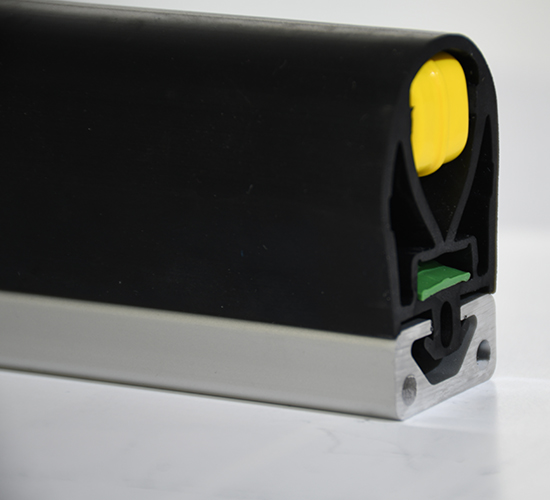

Schaltleiste TS31

NEU!

Schaltleiste TS31

Für Strebenprofile.
Höhe ca.: 40mm
Breite ca.: 30mm
Nachlaufweg: 16mm
Betätigungsweg: <8mm
Material: EPDM Schwarz
Redundante Auswertung möglich

Informationsblatt (PDF) »

Redundante Auswertung (PDF) »

Schaltleistenkatalog (PDF) »

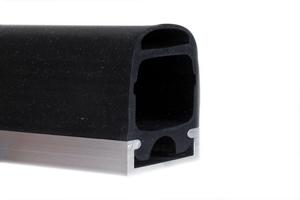

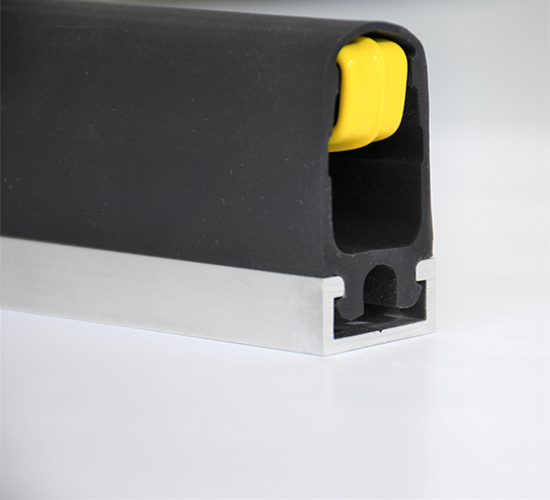

Schaltleiste TS47

Schaltleiste TS47

Betätigung von oben.
Gesamthöhe ca.: 53mm
Breite ca.: 29mm
Nachlaufweg: 26mm
Betätigungsweg: <4mm
Material: Santoprene Schwarz

Informationsblatt (PDF) »

Schaltleistenkatalog (PDF) »

Schaltleisten - Safety Bumper

Safety Bumper

Für höhere Nachlaufwege.
Wenn Sie höhere Nachlaufwege als die unserer Schaltleisten benötigen, dann schauen Sie sich bitte einmal unsere Safety Bumper an.

Breite: Von 40mm bis 204mm
Gesamthöhe: Bis 335mm
Nachlaufweg: Bis ca. 200mm
Betätigungsweg: ab ca. 3mm

Zu den Safety Bumpern »


Schaltleisten. Technische Details.

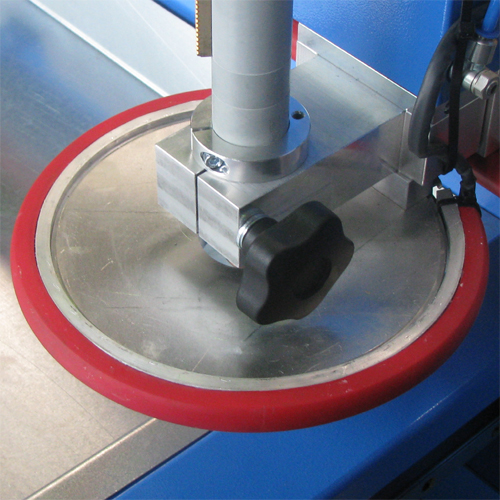

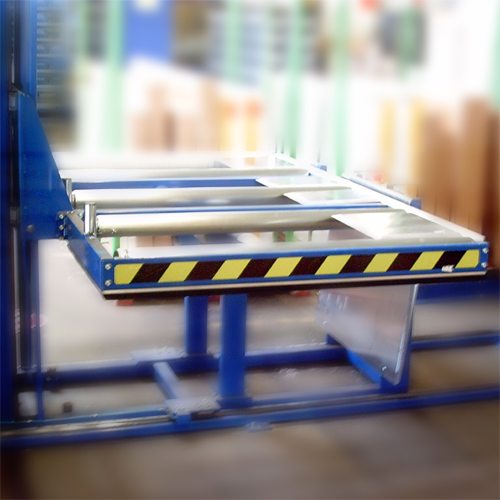

Schaltleisten sind Sensoren, entwickelt um Personen oder Anlagen zu schützen. Sie werden hauptsächlich an sich bewegenden Teilen wie z. B. kraftbetriebene Tore, Türen, Maschinenteile usw. zur Quetschkantenabsicherung bzw. als Einklemmschutz eingesetzt.Druck von oben auf das Profil, durch ein Hindernis, erzeugt in den Kontaktleisten ein Signal, das den Notstopp auslöst. Danach bietet die Schaltleiste je nach Profilhöhe einen weiteren elastischen Bereich (Nachlaufweg). Dieser ist bei Anwendungen erforderlich, bei denen nach erfolgtem Signal noch ausreichend Nachlaufweg zur Verfügung stehen muss, damit eine Quetschung vermieden werden kann.

Kontaktleisten

Für Sicherheitsanwendungen. Mit Fail-Safe Technik.

Alle Tapeswitch Sicherheitsschaltleisten mit Fail-Safe Verkabelung beinhalten einen TÜV geprüften Bandschalter mit einer EG-Baumusterprüfbescheinigung sowie UL/CSA Zulassung, wenn sie mit einem Auswertegerät PRSU/.. bzw. PRSU/..-R genutzt werden.

Schaltleisten

Aufbau. Robust und langlebig.

Das Design einer Tapeswitch Sicherheitsschaltleiste basiert auf einem Bandschalter in beliebiger Länge. Der Bandschalter ist in ein strapazierfähiges Gehäuse integriert. Das Gehäuse der Schaltleiste kann in eine Aluminiumschiene eingeschnappt werden und bietet so eine einfache Montage. Alle Modelle haben als Standard Fail-Safe Verkabelung. Tapeswitch bietet eine Vielzahl von unterschiedlichen Schaltleisten in Abmessung, Ansprechempfindlichkeit und Nachlaufweg für die am häufigsten vorkommenden Anforderungen. Ebenfalls verfügbar sind wasserdichte Schaltleisten, die z.B. an Schleusentoren zum Einsatz kommen.
